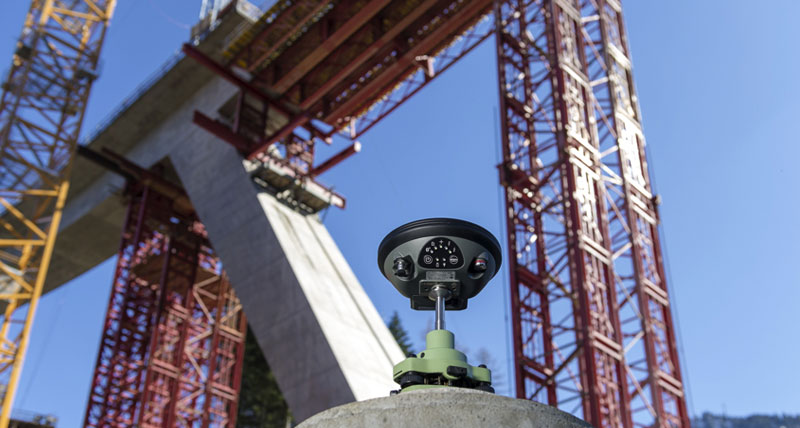

Leica Viva GS16, güçlü ve kendini geliştiren bir GNSS akıllı antendir. Sürekli artan uydu takımyıldızlarından gelen sinyallerin sayısının artması, GNSS alıcısının akıllı ve güvenilir olmasını gerektirir. GS16, her yere taşınması kolay ancak en zorlu ölçüm koşullarını bile idare edebilen, ölçüm düzeyinde bir GNSS sistemine ihtiyaç duyan ölçüm uzmanları için sağlam bir ölçüm yardımcısıdır. GS16 akıllı bir çözümdür – Hem gezici hem de güvenilir bir baz olarak kullanın.
Özellikler ve Avantajlar
KULLANICI DOSTU YAZILIM
Leica Captivate arazi yazılımı, GS16 için mükemmel bir yardımcıdır. Kullanımı kolay uygulamalarla, tüm ölçüm ve tasarım verileri görüntülenebilir ve kullanılabilir; bu sayede verilerinizi 2D ve 3D görünümde net bir şekilde anlayabilirsiniz. Captivate, GNSS, total istasyonlar veya her ikisiyle çalışıyor olmanızdan bağımsız olarak, basit bir dokunuşla sektörler ve uygulamalar arasında geçiş sağlar.
MÜKEMMEL ÖLÇÜM KALİTESİ
Çoklu frekanslı sinyal izleme, tüm Leica Geosystems GS sensörlerinde standart olarak gelir. Mükemmel bir GNSS anten elemanı ve 20 Hz konum güncelleme hızı ile birleştiğinde, GS16 güvenilir ölçüm kalitesi sağlar.
GELİŞTİRİLMİŞ PERFORMANS
Captivate’deki çoklu yol azaltma seçeneği, zorlu ortamlarda GNSS sinyal izleme kalitesini artırır; bu da RTK kullanılabilirliğini ve doğruluğunu iyileştirir. Ayrıca, bir girişim araç seti bant dışı girişimleri hafifletir ve kullanıcıların sinyal izlemede en yüksek sağlamlığı elde etmesini sağlar.
GELİŞTİRİLMİŞ PERFORMANS
Captivate’deki çoklu yol azaltma seçeneği, zorlu ortamlarda GNSS sinyal izleme kalitesini artırır; bu da RTK kullanılabilirliğini ve doğruluğunu iyileştirir. Ayrıca, bir girişim araç seti bant dışı girişimleri hafifletir ve kullanıcıların sinyal izlemede en yüksek sağlamlığı elde etmesini sağlar.
Leica VIVA GS16 – GNSS Akıllı Anten
GNSS TEKNOLOJİSİ VE HİZMETLER
| Özellik | Detay |
|---|---|
| Kendi Kendine Öğrenen GNSS | Leica RTKplus Anında uyarlanabilir uydu seçimi |
| HxGN SmartNet Global | HxGN SmartNet Pro Ağ RTK ve sınırsız dünya çapında RTK köprüleme ve PPP hizmeti |
| HxGN SmartNet+ | Ağ RTK ve RTK köprüleme hizmeti |
| HxGN SmartNet PPP | Sınırsız dünya çapında RTK köprüleme ve PPP hizmeti |
| Leica SmartCheck | RTK çözümünün sürekli kontrolü Güvenilirlik %99.99 |
| Sinyal Takibi | |
| • GPS | GLONASS | L1, L2, L2C, L5 | L1, L2, L2C, L3 |
| • Galileo | BeiDou | E1, E5a, E5b, AltBOC, E6 | B1I, B1C, B2I, B2a, B3I |
| • QZSS | NavIC | L1, L2C, L5, L6 | L5 |
| • SBAS | TerraStar | WAAS, EGNOS, MSAS, GAGAN | L-Band, IP |
| Kanal Sayısı | 555 (daha fazla sinyal, hızlı alım, yüksek hassasiyet) |
ÖLÇÜM PERFORMANSI VE DOĞRULUĞU
| Özellik | Detay |
|---|---|
| RTK Başlatma Süresi | Tipik 4 s |
| Gerçek Zamanlı Kinematik (ISO17123-8 standardına uygun) | |
| • Tek baz çizgisi | Hz 8 mm + 1 ppm / V 15 mm + 1 ppm |
| • Ağ RTK | Hz 8 mm + 0.5 ppm / V 15 mm + 0.5 ppm |
| RTK Köprüleme | RTK kesintilerinin 10 dakikaya kadar köprülenmesi Hz 2.5 cm | V 5 cm |
| PPP | Tam doğruluğa ilk yakınsama tipik 10 dakika Yeniden yakınsama < 1 dakika Hz 2.5 cm | V 5 cm |
| Post İşleme | |
| • Statik (faz) uzun gözlemlerle | Hz 3 mm + 0.1 ppm / V 3.5 mm + 0.4 ppm |
| • Statik ve hızlı statik (faz) | Hz 3 mm + 0.5 ppm / V 5 mm + 0.5 ppm |
| Kod Diferansiyel DGPS / RTCM | Hz 25 cm | V 50 cm |
İLETİŞİM
| Özellik | Detay |
|---|---|
| İletişim Portları | |
| • Lemo | Bluetooth® | USB ve RS232 seri | Bluetooth® v2.00 + EDR, sınıf 2 |
| İletişim Protokolleri | |
| • RTK veri protokolleri | Leica, Leica 4G, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM |
| • NMEA çıkışı | NMEA 0183 V 4.00 & v 4.10 ve Leica özel |
| • Ağ RTK | VRS, FKP, iMAX, MAC (RTCM SC 104) |
| Dahili Veri Bağlantıları | |
| • 3.75G GSM / UMTS / CDMA telefon modemi | Tamamen entegre, dahili anten |
| • Radyo modemi | Tamamen entegre, alıcı ve verici, harici anten 403-473 MHz, 1 W çıkış gücü, hava üzerinden 28800 bps’ye kadar |
| Harici Veri Bağlantıları | GSM / GPRS / UMTS / CDMA ve UHF / VHF modem |
GENEL ÖZELLİKLER
| Özellik | Detay |
|---|---|
| Arazi Kontrolörü ve Yazılım | Leica Captivate yazılımı Leica CS20 arazi kontrolörü, Leica CS30 & CS35 tabletler |
| Kullanıcı Arayüzü | |
| • Düğmeler ve LED’ler | Açma / Kapama ve Fonksiyon düğmesi, 7 durum LED’i |
| • Web sunucusu | Tam durum bilgisi ve yapılandırma seçenekleri |
| Veri Kaydı | |
| • Depolama | Çıkarılabilir microSD kart |
| • Veri tipi ve kayıt hızı | 20 Hz’e kadar Leica GNSS ham verisi ve RINEX verisi |
| Güç Yönetimi | |
| • Dahili güç kaynağı | Değiştirilebilir Li-Ion batarya (2.6 Ah / 7.4 V) |
| • Harici güç kaynağı | Nominal 12 V DC, aralık 10.5 – 28 V DC |
| • Çalışma süresi | Dahili radyo ile veri alma (Rx): 7 saat Dahili radyo ile veri gönderme (Tx): 5 saat Dahili telefon modemi ile Rx/Tx: 6 saat |
| Ağırlık ve Boyutlar | |
| • Ağırlık | 0.93 kg / Direk üzerinde standart RTK rover kurulumu 3.20 kg |
| • Çap x Yükseklik | 190 mm x 90 mm |
ÇEVRE ÖZELLİKLERİ
| Özellik | Detay |
|---|---|
| Sıcaklık | Çalışma -40 ila +65°C Depolama -40 ila +80°C |
| Düşme | 2 m’lik ölçüm direğinden sert yüzeylere devrilmeye dayanıklı |
| Su, Kum ve Toza Karşı Koruma | IP68 (IEC60529 / MIL STD 810G 506.5 I / MIL STD 810G 510.5 I / MIL STD 810G 512.5 I) |
| Titreşim | Güçlü titreşime dayanıklı (ISO9022-36-08 / MIL STD 810G 514.6 Cat.24) |
| Nem | %100 (ISO9022-13-06 / ISO9022-12-04 / MIL STD 810G 507.5 I) |
| Fonksiyonel Şok | 40 g / 15 ila 23 msn (MIL STD 810G 516.6 I) |
LEICA VIVA GS16 – GNSS AKILLI ANTEN PERFORMANS KARŞILAŞTIRMASI
| Özellik | Performance | Unlimited |
|---|---|---|
| DESTEKLENEN GNSS SİSTEMLERİ | ||
| Çoklu frekans | ✔ | ✔ |
| GPS / GLONASS / Galileo / BeiDou / QZSS | ✔ / • / • / • / • | ✔ / ✔ / ✔ / ✔ / ✔ |
| RTK PERFORMANSI | ||
| DGPS/RTCM, RTK Unlimited, Network RTK | ✔ | ✔ |
| HxGN SmartNet Global | • | • |
| KONUM GÜNCELLEMESİ VE VERİ KAYDI | ||
| 20 Hz konumlandırma | ✔ | ✔ |
| Ham veri / RINEX veri kaydı / NMEA çıkışı | ✔ / • / • | ✔ / ✔ / ✔ |
| EK ÖZELLİKLER | ||
| RTK referans istasyonu fonksiyonelliği | ✔ | ✔ |
| 3.75G veya CDMA Telefon / UHF Radyo (alıcı ve verici) modem | • / • | • / • |
Dipnotlar
✔ = Standart • = Opsiyonel
- Ölçüm hassasiyeti, doğruluk, güvenilirlik ve başlatma süresi uydu sayısı, gözlem süresi, atmosferik koşullar, çoklu yol etkisi gibi çeşitli faktörlere bağlıdır. Belirtilen rakamlar normal ila olumlu koşulları varsayar. Tam BeiDou ve Galileo takımyıldızı ölçüm performansını ve doğruluğu daha da artıracaktır.
- QZSS L6 gelecekteki firmware güncellemesi ile sağlanacaktır.
- Sıcaklık, batarya yaşı, veri bağlantı cihazının iletim gücüne bağlı olarak değişebilir.
Notlar:
- Bluetooth® ticari markaları Bluetooth SIG, Inc.’e aittir.
- İllüstrasyonlar, açıklamalar ve teknik veriler bağlayıcı değildir.
- Tüm hakları saklıdır.
- İsviçre’de basılmıştır – Telif Hakkı Leica Geosystems AG, Heerbrugg, İsviçre, 2022.
- 845114en – 10.23 L
