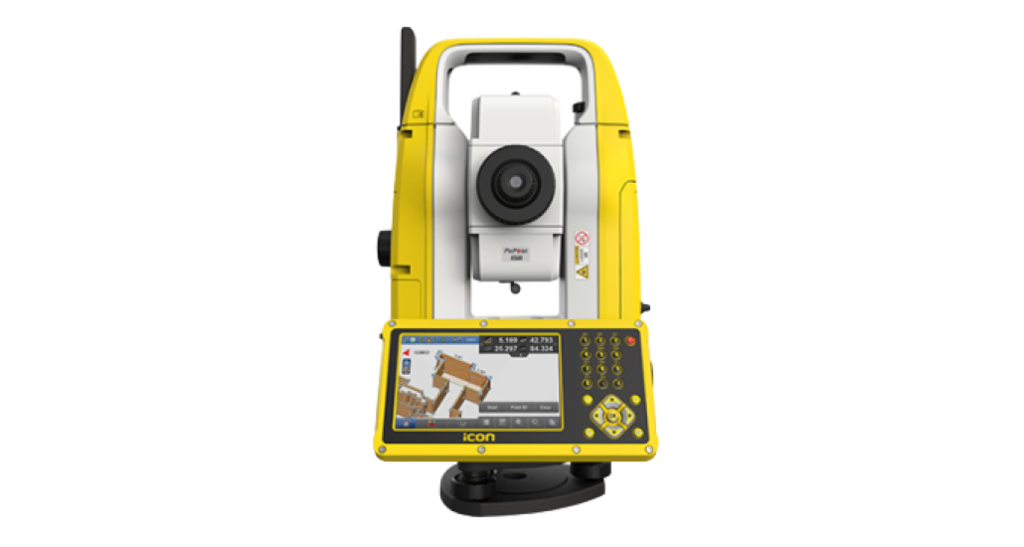

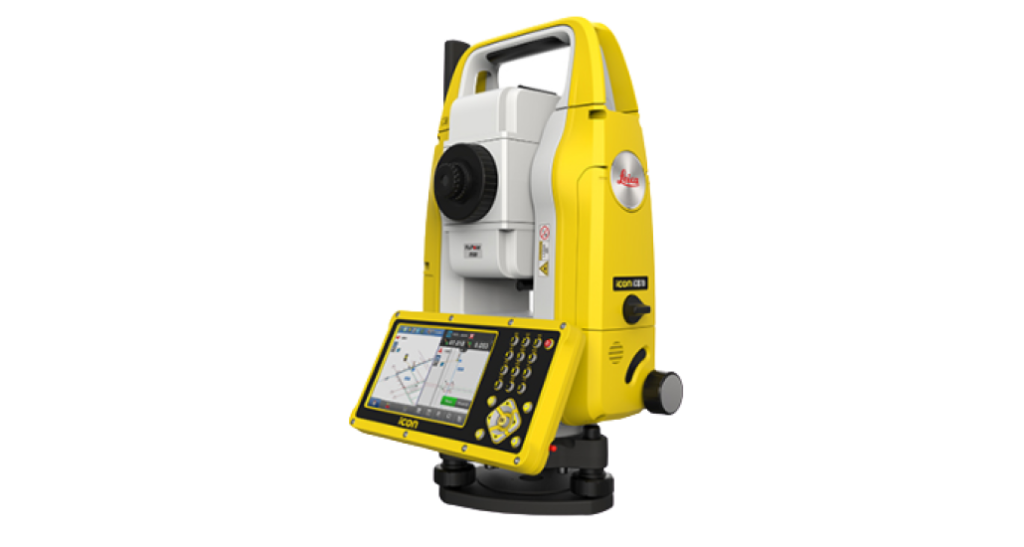

Leica iCON iCB70 manuel inşaat total station cihazı, prizmalı veya prizmasız (reflektörsüz) ölçüm seçenekleriyle inşaat projelerinizde günde daha fazla noktayı aplike etmenizi (layout) sağlar. Mobil veri özelliğine sahip iCB70, inşaat verilerini doğrudan ofis ile cihaz arasında aktarmanıza olanak tanır. Bu sayede proje ilerlemesini ve planları sürekli güncel tutar, tasarımdaki hiçbir değişikliği kaçırmamanızı sağlar. Geleneksel analog aplikasyon yöntemlerinden modern dijital iş akışlarına geçişi kolaylaştıran iCB70, bina inşaatı sektörünün talep ettiği üretkenlik ve hassasiyete ulaşmanıza yardımcı olur.
iCON iCB70 kullanıcılara şunları sağlar:
-
Bir prizmaya ölçüm yaparak dar proje toleranslarını koruma.
-
Karmaşık yapılarda bile nokta ve hat aplikasyonlarını hızlı ve doğru şekilde yapma.
-
Kalıp ve yapılarda düşeylik (şakul) kontrolleri gerçekleştirme.
-
Hızlı ve hassas as-built (mevcut durum) ölçümlerini tamamlama.
-
Doğrudan sahada hacim hesaplama raporları oluşturma.
-
IFC formatındaki tam kaplamalı (rendered) modeller dahil olmak üzere dijital tasarım verileriyle çalışma.
Leica iCON iCB70 manuel inşaat total station cihazı, prizmalı veya prizmasız (reflektörsüz) ölçüm seçenekleriyle inşaat projelerinizde günde daha fazla noktayı aplike etmenizi (layout) sağlar. Mobil veri özelliğine sahip iCB70, inşaat verilerini doğrudan ofis ile cihaz arasında aktarmanıza olanak tanır. Bu sayede proje ilerlemesini ve planları sürekli güncel tutar, tasarımdaki hiçbir değişikliği kaçırmamanızı sağlar. Geleneksel analog aplikasyon yöntemlerinden modern dijital iş akışlarına geçişi kolaylaştıran iCB70, bina inşaatı sektörünün talep ettiği üretkenlik ve hassasiyete ulaşmanıza yardımcı olur
AÇI ÖLÇÜMÜ
| Özellik | Leica iCB50 | Leica iCB70 |
|---|---|---|
| Doğruluk Hz ve V | Mutlak, sürekli, diametral 2” / 5” |
Mutlak, sürekli, diametral 1” / 2” / 5” |
| Ekran Çözünürlüğü | 1” (0.3 mgon) | 1” (0.3 mgon) |
| Dörtlü Eksen Kompanzasyonu | ✔ | ✔ |
| Kompanzatör Ayar Doğruluğu | 0.5” / 1.5” | 0.5” / 1.5” |
| Kompanzatör Menzili | +/- 4′ (+/- 0.07 gon) | +/- 4′ (+/- 0.07 gon) |
| Elektronik Seviye Çözünürlüğü | 2” | 2” |
| Dairesel Seviye Hassasiyeti | 6′ / 2 mm | 6′ / 2 mm |
MESAFE ÖLÇÜMÜ
| Özellik | Leica iCB50 | Leica iCB70 |
|---|---|---|
| Menzil | ||
| • Prizma (GPR1, GPH1P) | 1.5 m – 3,500 m | 1.5 m – 3,500 m |
| • Yansıtıcı Bant 60 mm x 60 mm | ✗ | >250 m |
| Prizmasız / Her türlü yüzey | ||
| • R500 | ✔ | ✔ |
| Doğruluk / Ölçüm Süresi | ||
| Tek prizma | ||
| • Tek | 1 mm + 1.5 ppm (tipik 2.4 s) | 1 mm + 1.5 ppm (tipik 2.4 s) |
| • Sürekli | 3 mm + 1.5 ppm (tipik < 0.15 s) | 3 mm + 1.5 ppm (tipik < 0.15 s) |
| Yansıtıcı bant 60 mm x 60 mm | ||
| • Tek mod | ✗ | 3 mm + 2 ppm (tipik < 2 s) |
| Prizmasız / Her türlü yüzey | ||
| • 0 m – 500 m | 2 mm + 2 ppm (tipik 3 – 6 s) | 2 mm + 2 ppm (tipik 3 – 6 s) |
| Lazer Nokta Boyutu | ||
| • 30 m’de | 7 mm x 10 mm | 7 mm x 10 mm |
| • 50 m’de | 8 mm x 20 mm | 8 mm x 20 mm |
| • 100 m’de | 16 mm x 25 mm | 16 mm x 25 mm |
| Teleskop | ||
| • Büyütme | 30x | 30x |
| • Çözümleme gücü | 3” | 3” |
| • Odaklama menzili | 1.55 m / 5.08 ft – sonsuz | 1.55 m / 5.08 ft – sonsuz |
| • Görüş alanı | 1°30′ / 1.66 gon / 100 m’de 2.7 m | 1°30′ / 1.66 gon / 100 m’de 2.7 m |
GENEL ÖZELLİKLER
| Özellik | Leica iCB50 | Leica iCB70 |
|---|---|---|
| Ekran ve Klavye | 5″ (inç), 800 x 480 px WVGA, renkli, dokunmatik, 22 tuş | 5″ (inç), 800 x 480 px WVGA, renkli, dokunmatik, 22 tuş |
| 2. Klavye | • | • |
| Tuş Aydınlatması | ✔ | ✔ |
| Çalıştırma | Hz ve V için sonsuz sürücüler Tetik Tuşu: 2 fonksiyon ile kullanıcı tanımlı |
Hz ve V için sonsuz sürücüler Tetik Tuşu: 2 fonksiyon ile kullanıcı tanımlı |
| Güç Yönetimi | ||
| • GEB364 ile çalışma süresi | 26 saate kadar | 26 saate kadar |
| • GEB334 ile çalışma süresi | 13 saate kadar | 13 saate kadar |
| Batarya Şarj Süresi | ||
| • GKL341 şarj cihazı (GEB364/GEB334) | 3 saat 30 dk / 3 saat | 3 saat 30 dk / 3 saat |
| • GKL311 şarj cihazı (GEB364/GEB334) | 6 saat 30 dk / 3 saat 30 dk | 6 saat 30 dk / 3 saat 30 dk |
| Harici Güç Kaynağı | Nominal voltaj 13.0 V DC & maksimum 16 W | Nominal voltaj 13.0 V DC & maksimum 16 W |
| Veri Depolama | ||
| • Dahili hafıza | 4 GB Flash | 4 GB Flash |
| • Hafıza kartı | SD kart 1 GB | SD kart 1 GB |
| • USB bellek | 1 GB | 1 GB |
| Arayüzler | ||
| • RS232, USB cihaz | ✔ | ✔ |
| • Bluetooth® | ✔ | ✔ |
| • WLAN | ✗ | ✔ |
| • Mobil Veri yan kapak (LTE-Modem) | ✗ | • |
| Lazer Şakül (Lazer Sınıf 2) | ✔ | ✔ |
| • Şakül çizgisi sapması | 1.5 m cihaz yüksekliğinde 1.5 mm | 1.5 m cihaz yüksekliğinde 1.5 mm |
| • Lazer noktası çapı | 1.5 m cihaz yüksekliğinde 2.5 mm | 1.5 m cihaz yüksekliğinde 2.5 mm |
ARAZİ YAZILIMI
| Özellik | Leica iCB50 | Leica iCB70 |
|---|---|---|
| Temel Yazılım | iCON build arazi yazılımı | iCON build arazi yazılımı |
| iCON build | Eskiz, Aplikasyon Noktaları, Aplikasyon Çizgileri, Kontroller, As-built dahil | Eskiz, Aplikasyon Noktaları, Aplikasyon Çizgileri, Kontroller, As-built dahil |
| iCON build plus | – | Hacimler, Kazı/Dolgu, Şevler, Aplikasyon dahil |
| Yazılım Seçenekleri | iCON build plus (Hacimler, Kazı/Dolgu, Şevler, Aplikasyon), Aplikasyon Nesneleri, Gizli Nokta, Eğik Düzlem, 2Yüz ve Set, Yol Çalışmaları, Sondaj Deseni, MC Kalibrasyonu | Leica ConX, Aplikasyon Nesneleri, Gizli Nokta, Eğik Düzlem, 2Yüz ve Set, Yol Çalışmaları, Sondaj Deseni, MC Kalibrasyonu |
DİĞER ÖZELLİKLER
| Özellik | Leica iCB50 | Leica iCB70 |
|---|---|---|
| Ağırlık | 4.5 kg | 4.5 kg |
| Çevre Özellikleri | ||
| • Çalışma sıcaklığı aralığı | -20°C ila +50°C | -20°C ila +50°C |
| • Toz / Su (IEC 60529) / Nem | IP66 / %95, yoğuşmasız | IP66 / %95, yoğuşmasız |
| • Askeri Standart | 810G | 810G |
| LOC8 İzleme ve Hırsızlık Önleme Cihazı | • | • |
