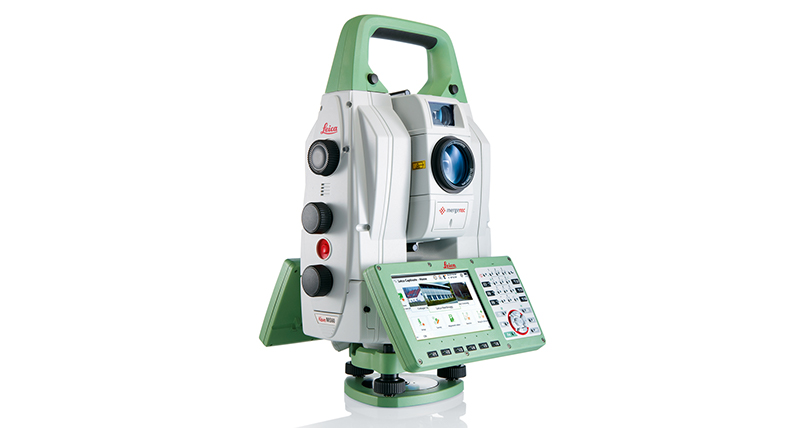

Leica Nova MS60, dünyanın ilk kendini geliştiren MultiStation cihazı olarak, tüm ölçüm görevlerinizi tek bir cihazla gerçekleştirmenizi mümkün kılar.
MS60, sensör füzyonu ve otomasyondan yararlanarak bireysel noktaların ve geniş alanların eksiksiz veri toplanmasını sağlayan bir taramalı total istasyondur. Leica arazi ve ofis ölçüm yazılımlarına sorunsuz bir şekilde entegre edilen cihaz sayesinde, sahada çalışmalarınızı hızla tamamlayabilir ve çeşitli yüksek değerli çıktılar sunabilirsiniz.
En Üst Düzey Total İstasyon
Son derece hassas açı ve mesafe ölçümleri, sağlam tasarım ve kullanımı kolay uygulamalar. Dinamik Kilitleme ve Autoheight gibi geliştirilmiş otomatik işlevler ve kendini geliştiren ARTplus özellikleri ile MS60, en zorlu koşullarda bile verimliliğinizi artırır.
3D Lazer Tarama
Çalışmanızı hızla tamamlamak ve yoğun tarama ızgaraları elde etmek için saniyede 30.000 noktaya kadar (Hz) tarama yapın. MS60, zenit taramalar dahil olmak üzere optimize edilmiş tarama yolları sunarak toplam tarama süresini önemli ölçüde azaltmanızı sağlar.
GNSS Bağlantısı
GNSS, iş akışına ve veri yapısına tam olarak entegre edilmiştir; bu da doğrudan coğrafi referanslama yapılmasını sağlar ve sahadaki esnekliğinizi artırır.
Dijital Görüntüleme
Genel görüş ve 30x büyüten teleskop kamerası içeren dijital görüntüleme teknolojisi, hem cihazda hem de uzaktan hassas görüntü destekli ölçüm yapılmasını sağlarken, aynı zamanda genişletilmiş görüntü dokümantasyonunu da içerir.
Leica Nova MS60’ın Kullanım Alanları
Geleneksel ölçüm ve çok daha fazlası. Taramalı total istasyonumuzun çeşitli sahalar ve yapılar için ölçüm görevlerini ve çıktılarını nasıl mümkün kılacağını öğrenin.
- İnşaat ve madencilikte yüzeyler ve hacimler: toprak yığınları ve stok sahaları, DTM oluşturma ve yüzeylerin kontrolü, malzeme kalınlığı, patlama yüzeyleri ve zemin seviyeleri
- Tesis, denizcilik ve altyapı projelerinde karmaşık yapıların ve nesnelerin analizi: boyutsal kontrol, uygulama sonrası ölçümler ve kayıt tutma
- Bina ve yapıların ölçümü: köprü durum/açıklık analizi, BIM ve uygulama sonrası ölçümler
- Cephe, kot ve restorasyon çalışmaları: 2D haritalar veya 3D modeller gibi geleneksel çıktıların oluşturulması

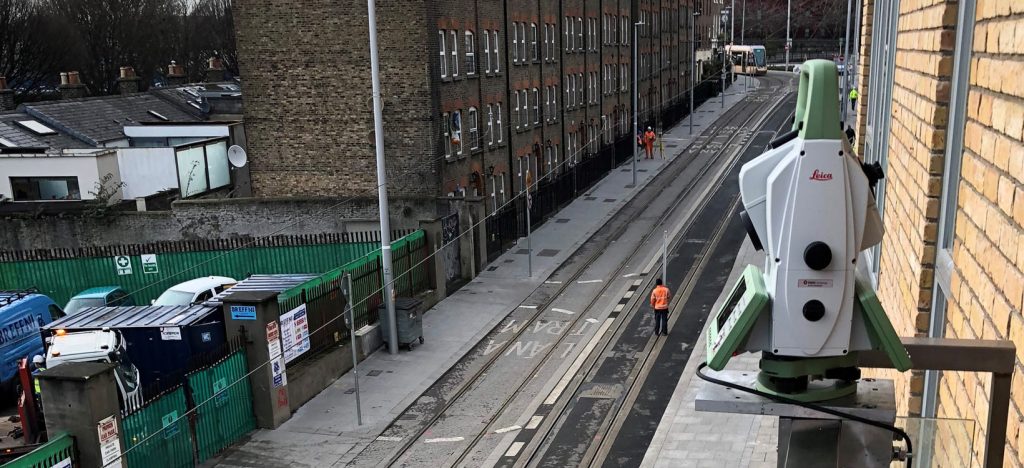

- Yapıların ve zeminin deformasyon izlemesi: binaların, ulaşım altyapısının, doğal tehlikelerin, barajların ve diğer nesnelerin otomatik veya periyodik ölçümleri
Entegre Ölçüm, İzleme ve CAD Yazılımları
- Leica Captivate – MS60’ın tüm ölçüm görevlerinizi kapsayan, kullanımı kolay uygulamalara sahip yerleşik yazılımı. Inspect Surface uygulaması ve daha fazlası gibi tarama görevlerini optimize etmek için bir dizi araç içerir.
- Leica Infinity – MS60’tan ofise sorunsuz veri aktarımı sağlayan, saha verilerinizi yönetmenize, işlemenize, analiz etmenize ve kalite kontrolü yapmanıza olanak tanıyan sezgisel bir ölçüm ofis yazılımı.
- Leica GeoMoS – hareket analizi, raporlar ve bildirimler sağlayan otomatik deformasyon izleme yazılımı
- Leica Cyclone – nokta bulutu işleme, yönetim, iş birliği ve görselleştirme yazılımı.
- Leica Cloudworx – seçtiğiniz CAD sisteminde doğrudan büyük nokta bulutlarıyla verimli çalışmanızı sağlayan CAD eklentileri
- Ek Hexagon paketleri ve seçili ortak yazılımlar
Leica MultiStation – Teknik Özellikler
AÇI ÖLÇÜMÜ
| Özellik | Detay |
|---|---|
| Doğruluk Hz ve V | Mutlak, sürekli, dörtlü 1” (0.3 mgon) |
MESAFE ÖLÇÜMÜ
| Özellik | Detay |
|---|---|
| Menzil / Doğruluk / Ölçüm Süresi | |
| • Prizma (GPR1, GPH1P) | 1.5 m – >10,000 m / 1 mm + 1.5 ppm / tipik 1.5 s |
| • Tek (her türlü yüzey) | 1.5 m – 2,000 m / 2 mm + 2 ppm / tipik 1.5 s |
| Ölçüm Teknolojisi | Dalga Formu Sayısallaştırma Koaksiyel, görünür kırmızı lazer, nokta boyutu 50 m’de 8 mm x 20 mm |
TARAMA
| Özellik | Detay |
|---|---|
| Tarama Hızı / Maksimum Tarama Hızı | 30,000 Hz Saniyede 30,000 nokta |
| Maksimum Menzil / Menzil Gürültüsü (1 sigma) | |
| • 30 kHz modu | 60 m / 50 m’de 3 mm |
| • 8 kHz modu | 150 m / 50 m’de 1.5 mm |
| • 1 kHz modu | 300 m / 50 m’de 1.0 mm |
| • 1 Hz modu | 1,000 m / 50 m’de 0.6 mm |
| Tarama Verisi | Gerçek renk, yoğunluk ve sinyal-gürültü verisi dahil 3D nokta bulutu |
| Tarama Süresi | |
| • Tam kubbe taraması 400gon x 155gon | Çözünürlük 15 m’de 50 mm, süre 12 dakika |
| • Bant Taraması 400gon x 50gon | Çözünürlük 50 m’de 12.5 mm, süre 45 dakika |
GÖRÜNTÜLEME
| Özellik | Detay |
|---|---|
| Genel Bakış ve Teleskop Kamerası | |
| • Çözünürlük / Kare hızı | 5 MPx CMOS / 20 fps’ye kadar |
| • Görüş alanı (genel bakış / teleskop) | 19.4° / 1.5° |
MOTORİZASYON
| Özellik | Detay |
|---|---|
| Piezo Teknolojisine Dayalı Doğrudan Sürücüler | |
| • Dönme hızı | Maksimum saniyede 400 gon (360°) |
| • Yüz değiştirme süresi | Tipik 2.9 s |
OTOMATİK NİŞANALMA – ATRplus
| Özellik | Detay |
|---|---|
| Hedef Nişanalma Menzili / Hedef Kilitleme Menzili | |
| • Dairesel prizma (GPR1, GPH1P) | 1,500 m / 1,000 m |
| • 360° prizma (GRZ4, GRZ122) | 1,000 m / 1,000 m |
| Doğruluk / Ölçüm Süresi | ATRplus açı doğruluğu Hz, V: 1” (0.3 mgon) / tipik 2.5 s |
POWERSEARCH
| Özellik | Detay |
|---|---|
| Menzil / Arama Süresi | |
| • 360° prizma (GRZ4, GRZ122) | 300 m / tipik 5 s |
KILAVUZ IŞIĞI (EGL)
| Özellik | Detay |
|---|---|
| Çalışma Menzili / Doğruluk | 5-150 m / 100 m’de tipik 5 cm |
GENEL ÖZELLİKLER
| Özellik | Detay |
|---|---|
| İşletim Sistemi / Arazi Yazılımı | Windows EC7 / Leica Captivate ve uygulamaları, yerinde ve gerçek zamanlı kararları destekler |
| İşlemci | TI OMAP4430 1GHz Dual-core ARM® Cortex™- A9 MPCore™ |
| Otofokus Teleskop | |
| • Büyütme | 30x |
| • Odak Menzili | 1.7 m – sonsuz |
| AutoHeight Modülü | |
| • Mesafe doğruluğu | 1.0 mm (1 Sigma) |
| • Mesafe menzili | 0.7 m – 2.7 m |
| Ekran ve Klavye | 5″ (inç), WVGA, renkli, dokunmatik, her iki yüz 37 tuş, aydınlatmalı |
| Çalıştırma | 3x sonsuz sürücü, 1x Servofocus sürücü, 2x Otofokus tuşu, kullanıcı tanımlı SmartKey |
| Güç Yönetimi | Değiştirilebilir Lityum-İyon batarya 9 saate kadar, dahili şarj kapasitesi |
| Veri Depolama | |
| • Dahili hafıza | 2 GB |
| • Hafıza kartı | SD kart 1 GB veya 8 GB |
| Arayüzler | RS232, USB, Bluetooth®, WLAN |
| Ağırlık | Batarya dahil MultiStation: 7.7 kg |
ÇEVRE ÖZELLİKLERİ
| Özellik | Detay |
|---|---|
| Çalışma Sıcaklığı Aralığı | -20°C ila +50°C |
| Toz ve Su (IEC 60529) / Püskürtmeli yağmur | IP65 / MIL-STD-810G, Yöntemler 506.5 I ve 507.5 |
| Nem | %95, yoğuşmasız |
Dipnotlar
- Standart sapma ISO 17123-3
- Bulutlu, puslu değil, yaklaşık 40 km görüş mesafesi, ısı titreşimi yok
- 360° prizmalar (GRZ4, GRZ122) için 1.5 m – 3,000 m
- Gölgedeki nesne, bulutlu gökyüzü, Kodak Gray Card (%90 yansıtıcı)
- Standart sapma ISO 17123-4
- Mesafe > 500 m: Doğruluk 4 mm + 2 ppm
- Maksimum menzil ve menzil gürültüsü değerleri tarama modu ve koşullara bağlı olarak değişir
