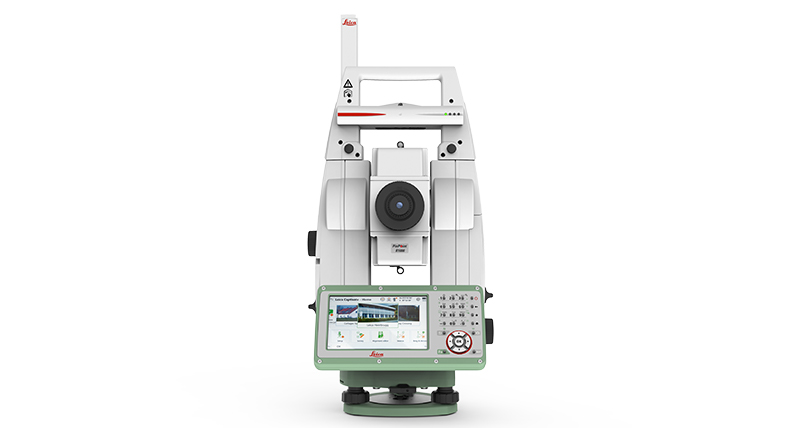

Leica TS13

Leica TS13, orta segment robotik bir total istasyondur. Leica Captivate arazi yazılımı ile desteklenen ve Leica CS20 arazi kontrolörüne bağlanabilen ölçeklenebilir bir robotik total istasyondur. İlave işlevselliklerden faydalanmak üzere her zaman yükseltilebilir.

TS13, basit bir düğmeye basarak cihaz yüksekliğinizi elde etmenizi sağlayan yenilikçi AutoHeight özelliği ile sunulmaktadır. Bu özellik insan kaynaklı hataları azaltır; şerit metre kullanma zorunluluğunu ortadan kaldırır ve ölçtüğünüz cihaz yüksekliğine her zaman güvenle itimat edebilirsiniz. Çalışmanıza odaklanın ve total istasyonunuzun kurulumunu göz açıp kapayıncaya kadar tamamlayın.

Kullanıcı Dostu Yazılım

Leica TS13 robotik total istasyon çözümü, karmaşık verileri son derece gerçekçi ve işlevsel 3D modellere dönüştüren devrim niteliğindeki Leica Captivate yazılımı ile çalışmaktadır. Kullanımı kolay uygulamalar ve alışıldık dokunmatik teknoloji sayesinde, tüm ölçüm ve tasarım verileri her boyutta görüntülenebilir. Captivate, basit bir kaydırma hareketiyle sektörler ve uygulamalar arasında geçiş sağlar.

Sınırsız Olanaklar

Leica Captivate arazide veri toplama ve modelleme yaparken, Leica Infinity ofiste bu bilgileri işler. Sorunsuz veri aktarımı, projenin planlandığı şekilde ilerlemesini garanti eder. Captivate ve Infinity, önceki ölçüm verilerini birleştirmek ve projeleri daha hızlı ve verimli bir şekilde düzenlemek için uyum içinde çalışır.

Bir Tık Uzağınızda Müşteri Hizmetleri

Active Customer Care ile, deneyimli profesyonellerden oluşan küresel bir ağ, karşılaşabileceğiniz her türlü sorunda size uzman rehberlik sağlamak üzere yalnızca bir tık uzağınızdadır:

  • Üstün teknik servis ile gecikmeleri ortadan kaldırın
  • Mükemmel danışmanlık desteği ile işlerinizi daha hızlı tamamlayın
  • Doğrudan araziden veri gönderip alarak çevrimiçi hizmet sayesinde maliyetli saha ziyaretlerinden kaçının

İhtiyaçlarınıza özel hazırlanmış Müşteri Hizmetleri Paketi ile maliyetlerinizi kontrol altında tutun ve her yerde, her zaman güvence altında olduğunuzdan emin olun.

Yükseltilebilir Yapı

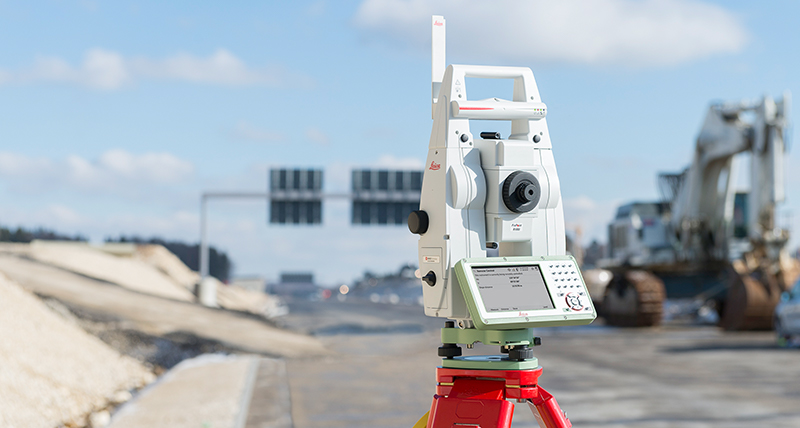

Leica TS13 total istasyonu, kullanıcı ihtiyaçlarına göre uyarlanmış, daha fazla nokta ölçmek ve aplikasyon yapmak için hızlı, güvenilir ve verimli bir çözüm sunmaktadır. Otomatik Hedef Tanıma (ATR) teknolojisi ile donatılmış ve isteğe bağlı olarak prizma kilitleme ve hızlı prizma arama işlevleri ile desteklenen cihaz, tüm uygulamalarda otomatik ölçüm veya bağımsız aplikasyon yapılmasını mümkün kılar. Jalon yüksekliklerinin sık sık değiştirilmesi gereken veya birden fazla ölçüm ekibinin bulunduğu yoğun şantiye alanlarında aplikasyon çalışmaları yapılması durumunda, Leica TS13, PoleHeight veya Target ID işlevlerine sahip AP20 Autopole ile bağlantı kurulabilir. Leica Captivate arazi yazılımını kullanan TS13, kodlama ve hat çalışması için basit ve verimli bir yöntem sunar.

Leica TS13 – Teknik Özellikler

Temel Özellikler

  • Verimli veri toplama: Haritalama projeleri için ölçümler, ayarlamalar ve hesaplamalar – tümü güçlü kodlama ve hat çalışması rutinleri ile desteklenir.
  • Kullanımı kolay ve veri odaklı arazi yazılımı: Verimli veri toplama, yönetim, görselleştirme, içe ve dışa aktarma.
  • Yükseltilebilir total istasyon: İki kişilik ölçümle başlayıp, tek kişilik operasyona ölçeklenebilir.
  • Hassas ve etkili aplikasyon: İki kişilik ve tek kişilik tasarım verisi aplikasyonu, uygulama sonrası kontroller ve BIM görevleri için otomatikleştirilmiş rutinler.

Bazen cihazınızın projelerinizle birlikte büyümesine ihtiyaç duyarsınız. Leica TS13, iki kişilik modda başlamanızı ve cihazı kademeli olarak robotik bir total istasyona yükseltmenizi sağlar. Ne zaman yükselteceğinize siz karar verirsiniz – farklı bir klavye seçebilir, hareketli bir hedefi takip etmek için kilitleme özelliği ekleyebilir veya SpeedSearch ve radyo tutacağı aracılığıyla kontrolör bağlantısı ile robotik yetenekler dahil edebilirsiniz. TS13, cihazınızı hatasız kurmanıza yardımcı olan AutoHeight ile birlikte gelir.

Temel Varyant Teknik Özellikleri

AÇI ÖLÇÜMÜ

Özellik Detay
Doğruluk Hz ve V Mutlak, sürekli, diametral 1” (0.3 mgon), 2” (0.6 mgon), 3” (1 mgon), 5” (1.5 mgon)

MESAFE ÖLÇÜMÜ

Özellik Detay
Menzil
• Prizma (GPR1, GPH1P) 0.9 m – 3,500 m
• Prizmasız / Her türlü yüzey R500: 0.9 m – >500 m<br>R1000: 0.9 m – >1,000 m
Doğruluk / Ölçüm Süresi
• Tek (prizma) 1 mm + 1.5 ppm / tipik 2.4 s
• Tek (prizma hızlı) 2 mm + 1.5 ppm / tipik 1.5 s
• Tek (her türlü yüzey) 2 mm + 2 ppm / tipik 2 s
Lazer Nokta Boyutu 50 m’de 8 mm x 20 mm
Ölçüm Teknolojisi Koaksiyel, görünür kırmızı lazer

OTOMATİK NİŞANALMA – ATR

Özellik Detay
Hedef Nişanalma Menzili
• Dairesel prizma (GPR1, GPH1P) 1,000 m
• 360° prizma (GRZ4, GRZ122) 800 m
Doğruluk / Ölçüm Süresi ATR açı doğruluğu Hz, V: 1” (0.3 mgon), 2” (0.6 mgon), 3” (1 mgon), 5” (1.5 mgon) / tipik 3-4 s

KILAVUZ IŞIĞI (EGL)

Özellik Detay
Çalışma Menzili / Doğruluk 5 – 150 m / 100 m’de tipik 5 cm

GENEL ÖZELLİKLER

Özellik Detay
İşlemci TI OMAP4430 1 GHz Dual-core ARM® Cortex™- A9 MPCore™
AutoHeight Modülü Otomatik cihaz yüksekliği ölçümü için
• Mesafe doğruluğu 1.0 mm (1 Sigma)
• Mesafe menzili 0.7 m – 2.7 m
Güç Yönetimi Değiştirilebilir Lityum-İyon batarya<br>Çalışma süresi: 8 saate kadar
Arazi Yazılımı Leica Captivate uygulamalarla<br>Arazi kontrolörü üzerinde çalışır
Veri Depolama
• Dahili hafıza 2 GB
• SD kart 1 GB veya 8 GB
Arayüzler RS232, USB, Bluetooth®, WLAN
Ağırlık Batarya dahil total istasyon: 5.0 kg
Çevre Özellikleri
• Çalışma sıcaklığı aralığı –20°C ila +50°C
• Toz / Su (IEC 60529) / Nem IP55 / %95, yoğuşmasız

YÜKSELTİLEBİLİR ÖZELLİKLER

KLAVYE GÖRÜNTÜ ÜNİTESİ (Opsiyonel)

Özellik Detay
Klavye ve Ekran Ön ve arka yüz opsiyonel 5″ (inç), WVGA, renkli, dokunmatik<br>25 tuş, aydınlatmalı
İşletim Sistemi / Arazi Yazılımı Windows EC7 / Leica Captivate uygulamalarla<br>TS13 cihazı üzerinde çalışır
Veri Depolama
• Dahili hafıza 2 GB
• SD kart 1 GB veya 8 GB<br>TS13 cihazı üzerinde
Ağırlık Batarya dahil total istasyon: 5.3 kg

HEDEF KİLİTLEME (Opsiyonel)

Özellik Detay
Hedef Kilitleme Menzili
• Dairesel prizma (GPR1, GPH1P) 800 m
• 360° prizma (GRZ4, GRZ122) 600 m

ROBOTİK ÖLÇÜM (HIZLI PRİZMA ARAMA DAHİL) (Opsiyonel)

Özellik Detay
SpeedSearch Menzili / Arama Süresi 360° prizma (GRZ4, GRZ122): 300 m / Tipik 7 s
Uzun Menzilli Bluetooth® ile Robotik Menzil
• CS20 dahili uzun menzilli Bluetooth® 500 m
• CTR20 genişletme paketi 1,000 m

Dipnotlar

  1. Standart sapma ISO 17123-3
  2. Bulutlu, puslu değil, yaklaşık 40 km görüş mesafesi, ısı titreşimi yok
  3. 360° prizmalar (GRZ4, GRZ122) için 0.9 m – 2,000 m
  4. Gölgedeki nesne, bulutlu gökyüzü, Kodak Gray Card (%90 yansıtıcı)
  5. Standart sapma ISO 17123-4
  6. Mesafe > 500 m: Doğruluk 4 mm + 2 ppm, Ölçüm süresi tipik 6 s
  7. Başlangıçta veya satış sonrası, birbirinden bağımsız
  8. İyi radyo koşulları altında
  9. 50 m’ye kadar, tam menzil için maks. ölçüm süresi 15 s
  10. İlk ölçüm süresi tipik 2 s
  11. Hızlı prizma arama olmadan da mevcuttur

Güvenlik Uyarısı: Lazer radyasyonu, doğrudan göz temasından kaçının. IEC 60825-1:2014’e uygun Sınıf 3R lazer ürünü.

LOC8 ile Entegrasyon – Kilitleme ve Konumlandırma Daha fazla bilgi için: leica-geosystems.com/LOC8

Üretici Bilgileri: Leica Geosystems AG Heinrich-Wild-Strasse 9435 Heerbrugg, İsviçre +41 71 727 31 31 leica-geosystems.com
